1.6. Interconnexion entre équipements

1.6.1. Visualisation des flux de communication

Ci-dessous, des diagrammes sont affichés représentant les différentes entrées/sorties du GCap et du GCenter ainsi que les flux de communication correspondants.
Pour le GCap ou pour le GCenter, il existe deux configurations possibles de communication :
  • la configuration double interface est le mode obligatoire en cas d’environnement sensible
    dans cette configuration :
    • un seul port réseau est utilisé pour la communication sécurisée entre la sonde et le GCenter via le tunnel IPSEC

    • un autre port réseau est utilisé pour l’administration à distance via le protocole SSH

  • la configuration single interface, un seul port réseau est utilisé :
    • pour une communication sécurisée entre la sonde et le GCenter via un tunnel IPSEC

    • pour l’administration à distance via le protocole SSH

Les quatre cas de configuration sont présentés ci-dessous :

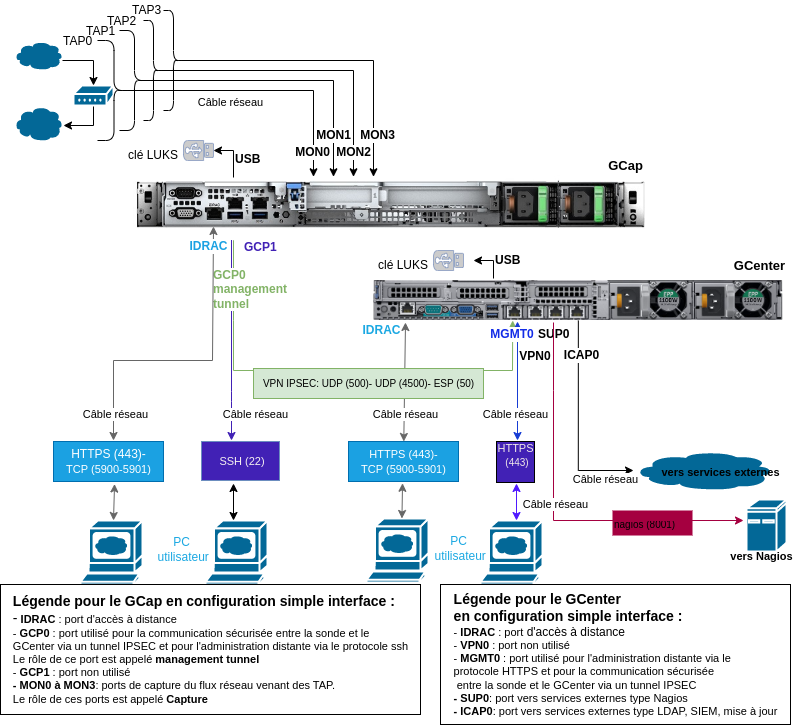

1.6.1.1. Configuration : le GCap en configuration "single interface" et le GCenter en configuration "single interface"

../_images/flux-gcap-gcenterV2-single-single.drawio-fr.png

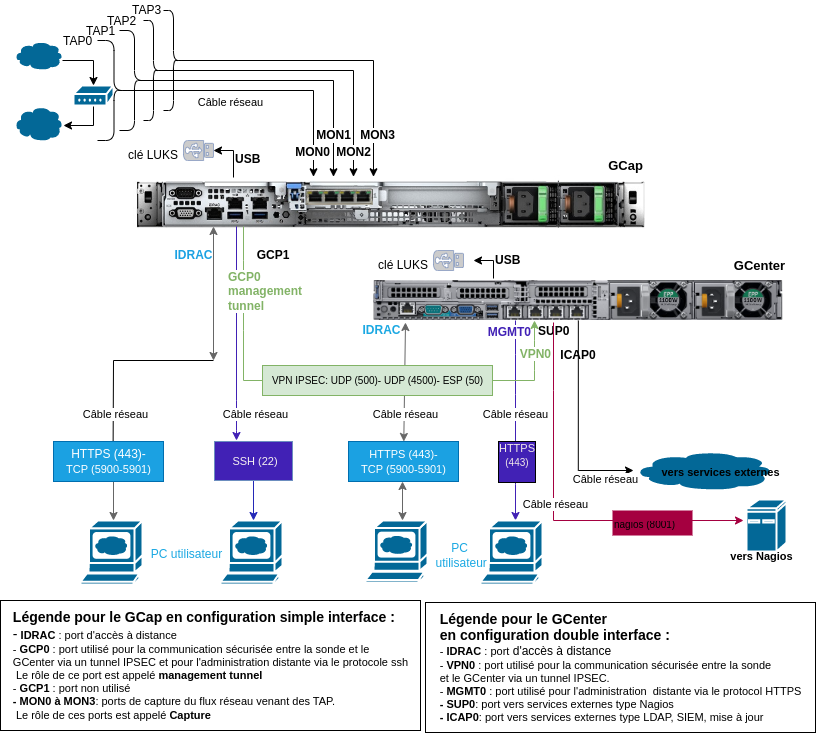

1.6.1.2. Configuration : le GCap en configuration "single interface" et le GCenter en configuration "double interface".

../_images/flux-gcap-gcenterV2-simple-double.drawio-fr.png

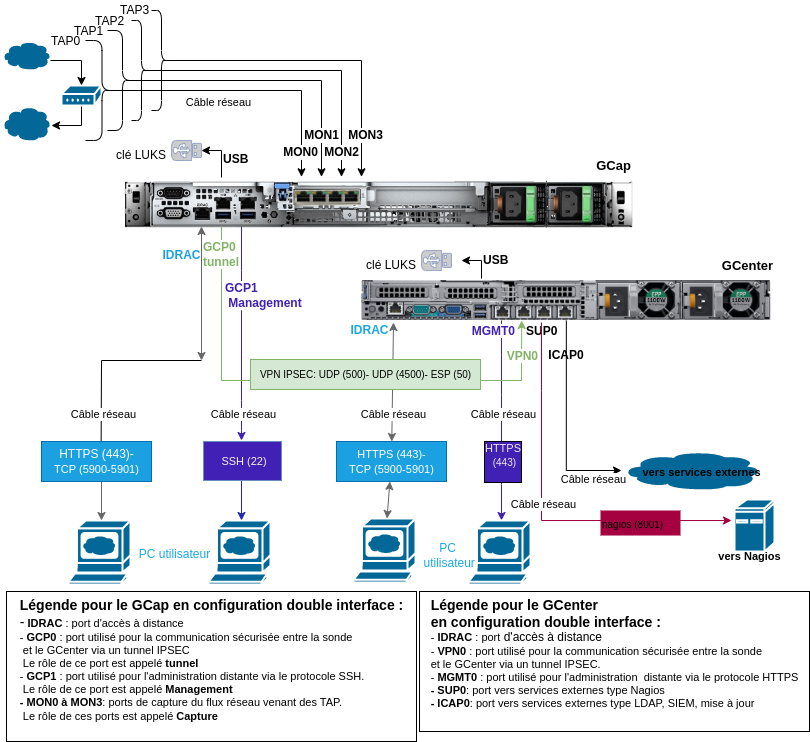

1.6.1.3. Configuration : le GCap en configuration "double interface" et le GCenter en configuration "double interface"

../_images/flux-gcap-gcenterV2-double-double.drawio-fr.png

1.6.1.4. Configuration : le GCap en configuration "double interface" et le GCenter en configuration "single interface"

../_images/flux-gcap-gcenterV2-double-double.drawio-fr.png

1.6.2. Exemple d'architectures

Voici trois exemples d'implémentation de la solution dans un système d'information :

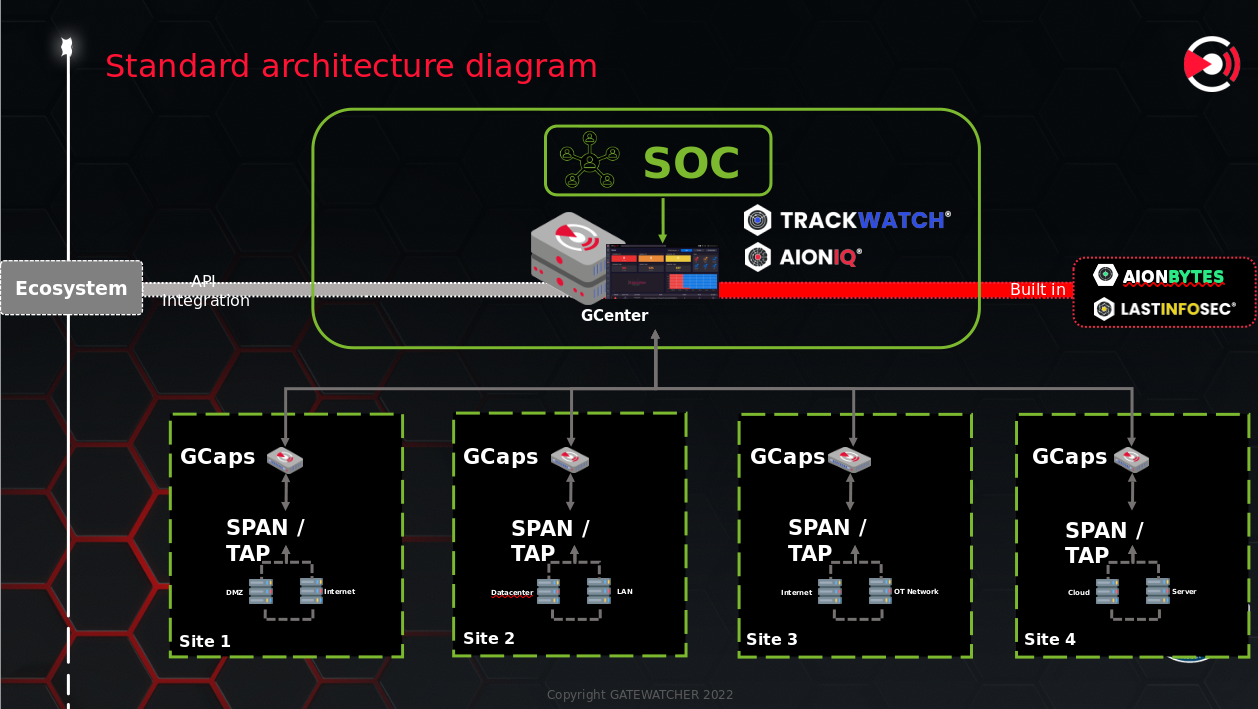

1.6.2.1. Schéma architecture détection

../_images/archi-en.png

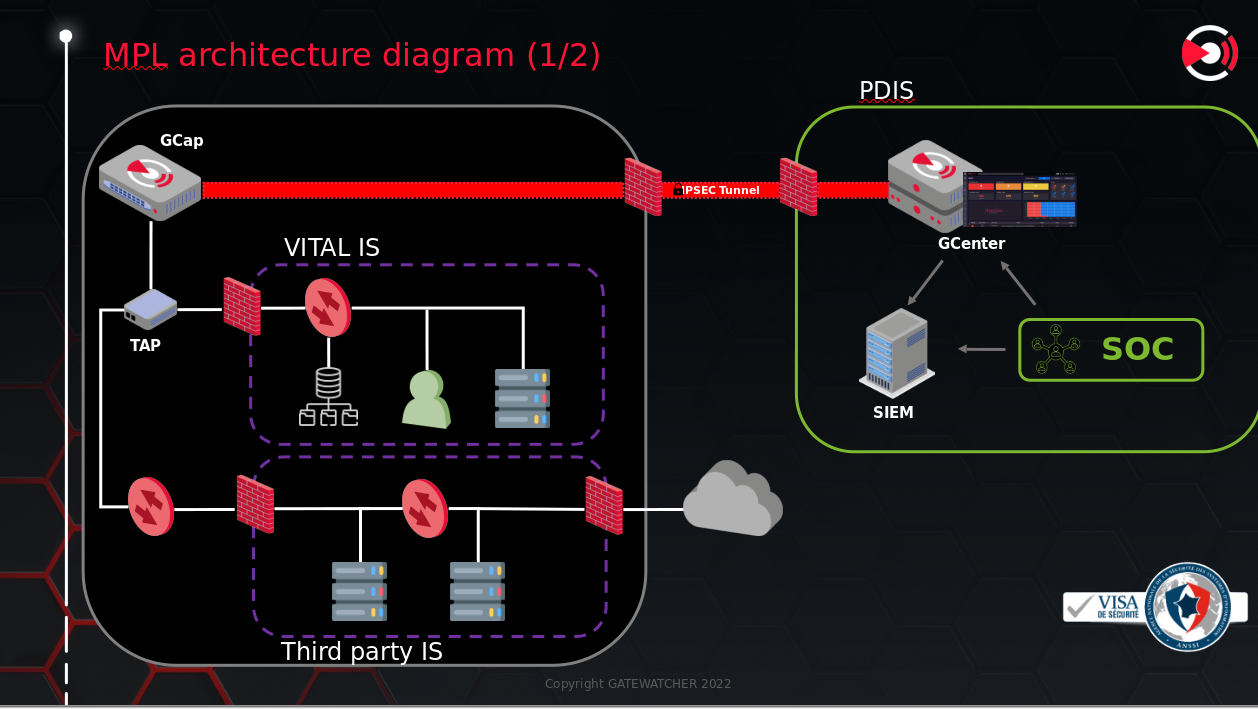

1.6.2.2. Schéma architecture LPM 1 (PDIS 1)

../_images/archi2-en.png

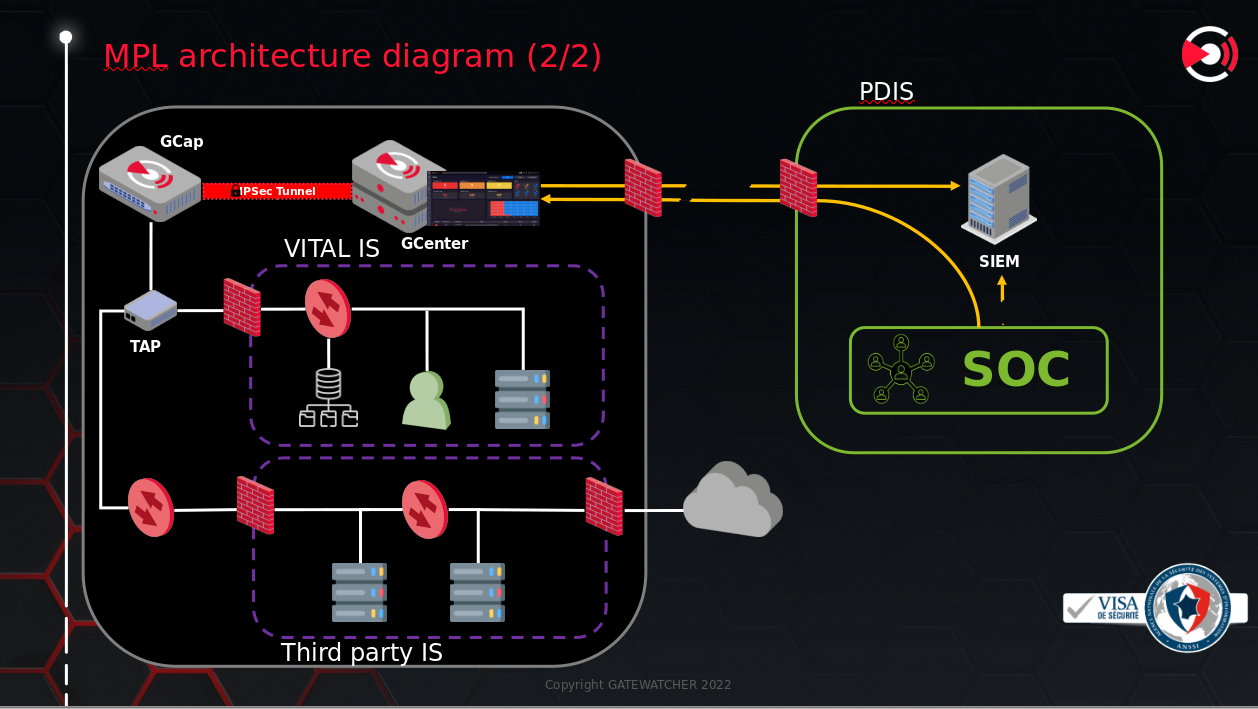

1.6.2.3. Schéma architecture LPM 2 (PDIS 2)

../_images/archi3-en.png
