8.12. Procédure pour basculer vers la configuration mono-interface

A - Introduction

En configuration mono-interface, la connexion SSH pour la gestion du GCap et la communication VPN sont gérées par une interface avec le rôle `management-tunnel`.

En configuration double-interface :

• la communication VPN est gérée par une interface avec le rôle `tunnel`

• la connexion SSH pour la gestion du GCap est gérée par une interface avec le rôle `management`

Cette procédure décrit le basculement de la configuration double-interface vers la configuration mono-interface.

Important

L’utilisateur va perdre la session si la connexion entre le GCap et le PC de l'utilisateur est effectuée à distance en SSH.

Afin d’éviter cette déconnexion, se connecter au GCap :

• soit par une connexion directe (se connecter directement au serveur)

• soit par une connexion à distance HTTP (fonction iDRAC pour un serveur Dell)

• soit par une connexion à distance à la CLI en SSH via l’interface iDRAC en mode redirection du port série

Pour...	utiliser la commande	effectuer successivement les procédures
afficher la configuration courante	show interfaces	1 - C - Opérations préliminaires 2 - D - Procédure pour afficher la configuration courante
basculer de la configuration double-interface en mono-interface	unpair set network-config set network-config	1 - C - Opérations préliminaires 2 - E - Procédure pour basculer de la configuration double-interface en mono-interface

---

B - Prérequis

• Utilisateur : setup

• Commandes utilisées dans cette procédure :

  • show interfaces

  • set network-config

  • set network-config

  • unpair

---

C - Opérations préliminaires

• Suivant le cas, voir :

  • la Procédure pour se connecter directement au GCap avec clavier et écran

  • la Procédure pour se connecter à distance à l’iDRAC en HTTP (serveur DELL)

  • la Procédure pour se connecter à distance à la CLI en SSH via l’interface iDRAC en mode redirection du port série

• Arrêter le moteur de détection Sigflow (voir monitoring-engine).

---

D - Procédure pour afficher la configuration courante

L’invite de commande est affichée.

(gcap-cli)

1. Pour afficher la configuration de l’interface `management` et de l’interface `tunnel` :

   1. Saisir la commande

      show interfaces


   2. Valider

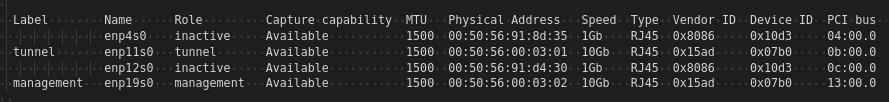

      Le système affiche la configuration des interfaces `management` et `tunnel`
      • Configuration mono-interface

        Les connexions SSH et VPN sont gérées par l’interface `enp19s0`.

        Dans ce cas, le système affiche :



        Dans notre exemple, la configuration courante est mono-interface (champ : role, valeur : management-tunnel)

        Dans ce cas, il n’y a rien à faire.
      • Configuration double-interface

        La communication VPN est gérée par l’interface `enp11s0`.

        La connexion SSH pour la gestion du GCap est gérée par l’interface `enp19s0`.

        Dans ce cas, le système affiche :



        Le rôle tunnel et le rôle management indiquent que la configuration courante est double-interface.

      • Dans ce cas, il faut continuer cette procédure.

---

E - Procédure pour basculer de la configuration double-interface en mono-interface

1. Saisir la commande suivante pour Désappairer le GCap

   unpair


2. Pour utiliser la même configuration IP que l’interface avec le rôle `management` :

   1. Saisir la commande suivante pour désactiver la configuration de l’interface `tunnel` courante

      set interfaces assign-role enp11s0 inactive


   2. Valider
   3. Entrer ensuite la commande suivante pour attribuer le rôle `management-tunnel` à l’interface `management` courante

      set interfaces assign-role enp19s0 management-tunnel


   4. Valider

3. Pour utiliser une autre configuration IP que celle de l’interface avec le rôle `management` :

   Note

   Remplacer dans les commandes suivantes :

   • IP par sa valeur

   • GATEWAY par sa valeur

   • MASK par sa valeur

   1. Saisir la commande suivante pour reconfigurer l’interface management :

      set network-config management ip-address IP gateway GATEWAY mask MASK confirm


   2. Valider

   3. Saisir la commande suivante pour désactiver la configuration de l’interface `tunnel` courante :

      set interfaces assign-role enp11s0 inactive


   4. Valider

   5. Entrer ensuite la commande suivante pour attribuer le rôle `management-tunnel` à l’interface `management` courante

      set interfaces assign-role enp19s0 management-tunnel


   6. Valider

   Note

   Pour appliquer la configuration IP de l'interface tunnel actuelle à l'interface management actuelle, configurer l'interface tunnel actuelle avec une autre configuration réseau avant de configurer l'interface management.

4. Rebrancher les câbles réseau du GCap si nécessaire

   Note

   Il est nécessaire d'ajouter l'attribut de commande 'confirm' à la fin de la commande (set network-config management) si l'appairage avec le GCenter est actif.

---
