1.3. Présentation du GCap

Le GCap est un composant de type sonde.
Il permet :
  • de capturer et d'analyser le trafic réseau venant des TAPs

  • de reconstruire les fichiers présents dans le flux analysé (suivant des paramètres de type et de taille)

  • de réaliser une première analyse

  • de générer les événements de type alertes et/ou métadonnées

  • de transmettre les fichiers / codes / événements au GCenter


1.3.1. Différents modèles de serveurs

Pour plus d'informations, se référer à la partie Caractéristiques mécaniques des GCaps.


1.3.2. Description des entrées / sorties du GCap

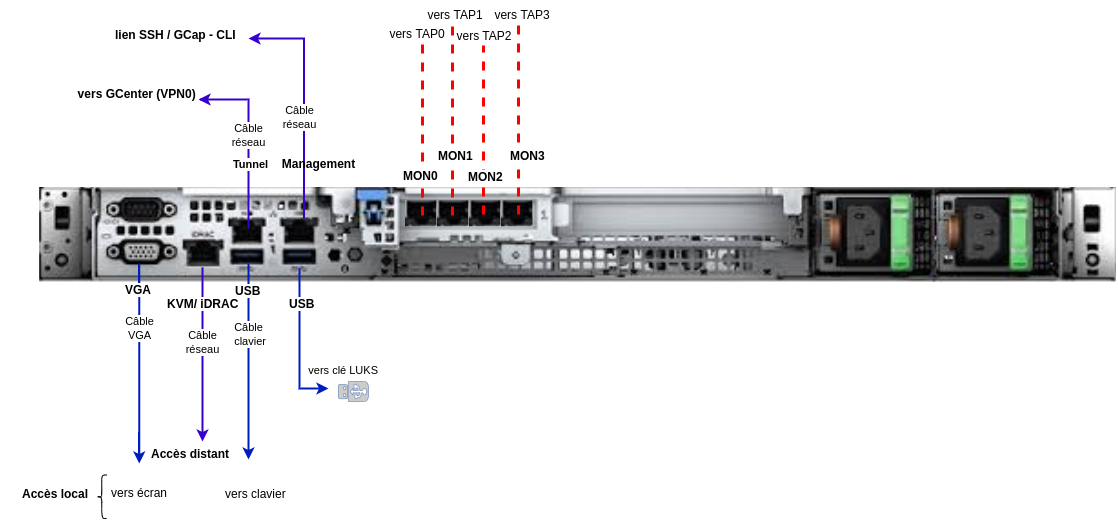

1.3.2.1. Exemple d'un serveur GCenter DELL R340

../_images/gcap_r340_1000.png

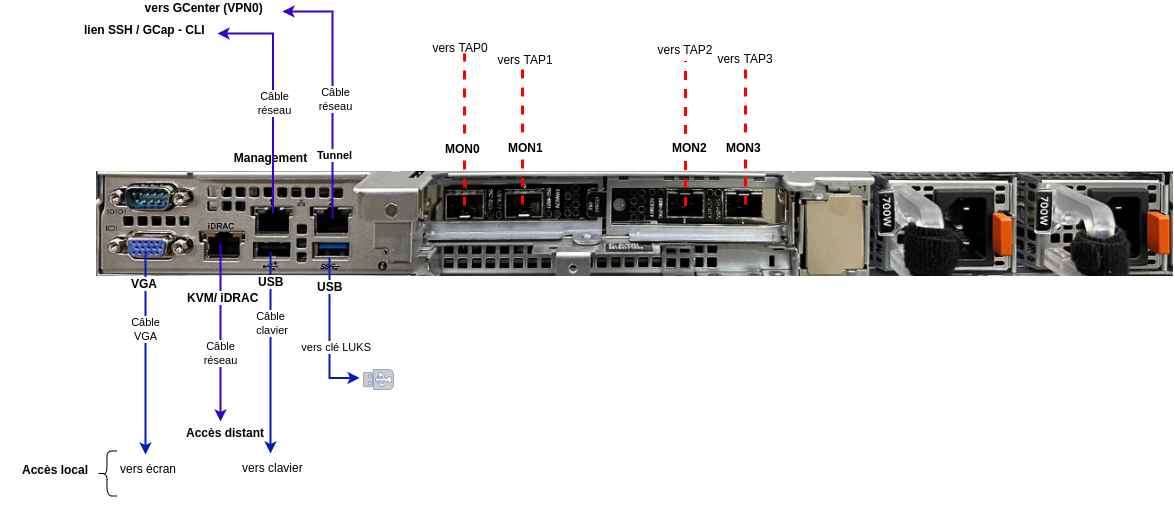

1.3.2.2. Exemple d'un serveur GCenter DELL R360

../_images/gcap_r360_2000.png

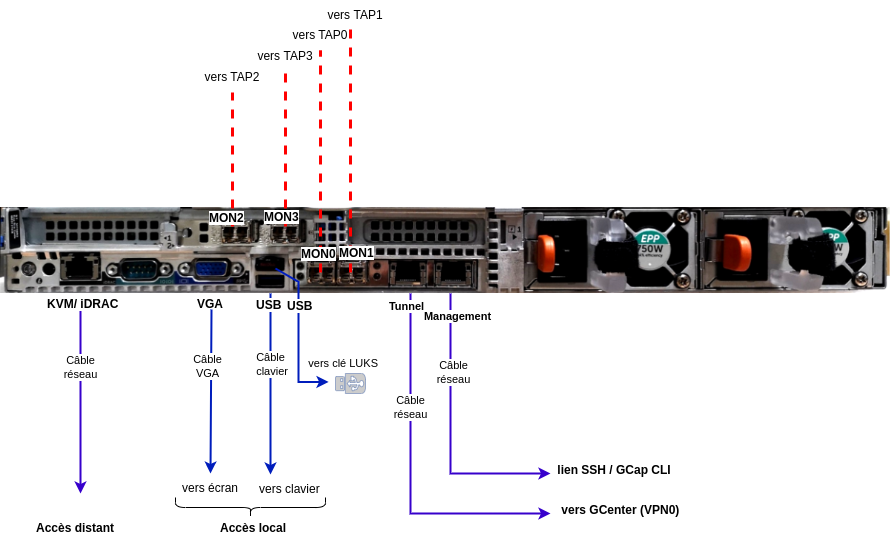

1.3.2.3. Exemple d'un serveur GCenter DELL R640

../_images/gcap-r640-2000.png

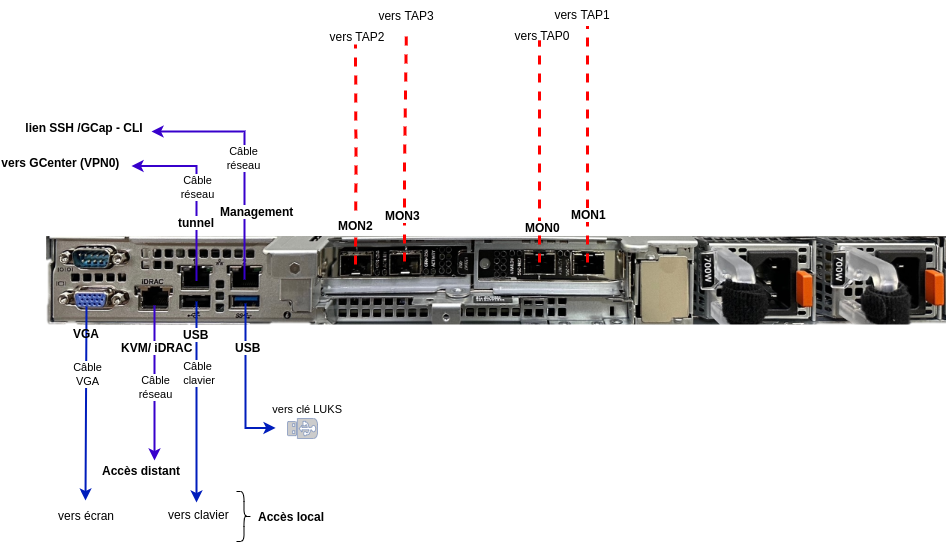

1.3.2.4. Exemple d'un serveur GCenter DELL R660

../_images/gcap-r660-2000.png

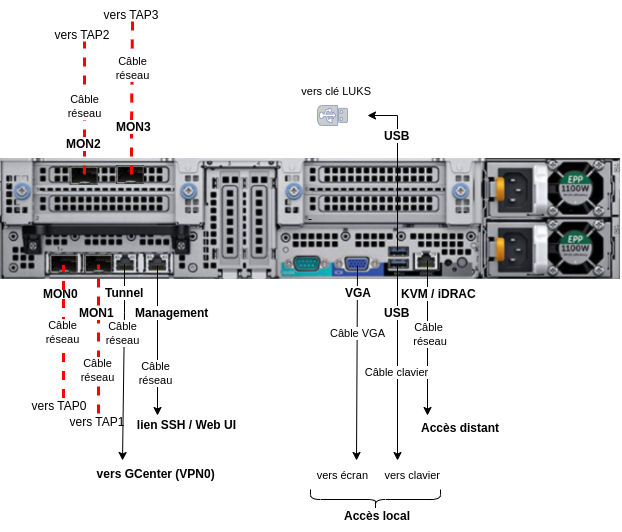

1.3.2.5. Exemple d'un serveur GCenter DELL R840

../_images/gcap_r840_5000.png

1.3.2.6. Descriptif

Entrées /sorties

Utilisation

Connecteurs USB et VGA

Accès direct avec un clavier et un écran
Ce mode de connexion est déprécié au profit de KVM/IDRAC/XCC et ne doit être utilisé qu’en dernier recours

Connecteur USB

Branchement de la clé USB permettant le déchiffrement des disques (standard Linux Unified Key Setup)

Connecteur RJ-45 `KVM/IDRAC`

Accès distant à l'interface de gestion et de configuration du serveur

Connecteur RJ-45

Dans la configuration double interface: utilisée pour les rôles Management et tunnel
Dans la configuration de l’interface unique: utilisé pour le rôle Management uniquement

Connecteur RJ-45

Dans la configuration double interface : utilisée pour l’interface VPN dédiée du rôle tunnel
Dans la configuration de l’interface unique: non utilisé

Deux alimentations électriques

Redondance des alimentations électriques du serveur

Connecteurs SFP, SFP+, RJ-45 (`MON1`, `MON0`, `MON3`, `MON2`)
interfaces de capture reçoivent les flux issus des TAPs

La sonde de détection GCap possède :

  • deux connecteurs réseau (RJ-45...) `management` et `tunnel`

  • des connecteurs réseau (RJ-45 ou SFP..) pour la surveillance `mon0` (rôle `capture`)

  • deux alimentations électriques


1.3.2.7. Utilisation des connecteurs USB et VGA

Le branchement d'un clavier et d'un écran permet l'accès direct à l'interface console du serveur.

Important

Ce mode est obsolète.
Il ne doit être utilisé qu’à l’installation initiale et pour du diagnostic avancé.

1.3.2.8. Accès à l'interface de gestion et de configuration du serveur

L'accès à cette interface de gestion se fait en HTTPS :

  • sur un serveur Dell, ce connecteur est appelé iDRAC et est noté sur le schéma KVM/IDRAC GCap

  • sur un serveur Lenovo, ce connecteur est appelé TSM : ce connecteur est identifiable grâce au symbole d’une clé anglaise présent en dessous


1.3.2.9. Interfaces réseau management et tunnel (`gcp0`)

Important

Le concept de rôle est introduit dans la version 2.5.4.0.

Ces interfaces ont les rôles suivants :

  • rôle 1 : appelé `tunnel`, communication sécurisée entre la sonde et le GCenter au travers d’un tunnel IPSEC afin de :

    • remonter des informations (fichiers, alertes, metadata…), issues de l’analyse des flux surveillés

    • remonter des informations sur l’état de santé de la sonde au GCenter

    • piloter la sonde (règles d’analyses, signatures, etc)

  • rôle 2 : appelé `management`, administration distante au travers du protocole SSH avec l’accès :

    • à la CLI de la sonde

    • au menu graphique d’installation/configuration (déprécié)

En configuration mono-interface, ces rôles sont portées uniquement par un de ces interfaces.
En configuration double-interface, ces rôles sont attribués à l'interface (de préférence, les deux interfaces réseau gigabit Ethernet intégrées).

1.3.2.9.1. Configuration des interfaces réseau `management` et `tunnel`

Pour plus d'informations sur ces interfaces et leur configuration, voir Présentation de la gestion des interfaces `Management` et `Tunnel`.


1.3.2.10. Interfaces de capture

Ces interfaces reçoivent :

  • les flux issus des TAPs sur les interfaces indiquées (`mon0` à `monx`) appelés `capture`

  • le flux venant de fichiers préalablement enregistrés (fichiers pcap) sur un interface dédié `monvirt`

Note

Le nombre d'interfaces de capture est variable en fonction des spécificités de chaque modèle.


1.3.2.10.1. Activation des interfaces de capture `monx`

Pour plus d'informations, se référer au paragraphe Présentation de la gestion des interfaces de capture.


1.3.2.10.2. Agrégation des interfaces de capture `monx`

Pour plus d'informations, se référer à Interfaces de capture `monx` entre TAP et GCap : possibilité d'agrégation.


1.3.3. Raccordement électrique

La sonde possède deux alimentations électriques qui ont chacune la puissance nécessaire au bon fonctionnement de l’équipement.
Il est fortement recommandé de raccorder chaque alimentation sur une arrivée électrique distincte.

1.3.4. Connecteur USB et clé LUKS

Lors de l’installation, le contenu des disques (hors /boot) est chiffré grâce au standard LUKS.
Lors de ce processus, une clé de chiffrement unique est générée et placée sur la clé USB connectée à la sonde.
Il est fortement recommandé de faire une copie de cette clé car, en cas de défaillance, les données présentes sur les disques ne seront plus accessibles.
Une fois le système démarré, la clé USB doit être retirée et placée dans un endroit sûr (ex: coffre-fort).
